Як закрити офіс від сторонніх: покроковий гайд збірки СКУД до 5 000 грн (і навіть дешевше)

Більшість компаній вважають, що надійна система доступу до офісу — це сервер, складне ПЗ і кошторис на 100 000 грн. Але є інженерний секрет, який дозволяє отримати той самий рівень безпеки за 5 000 грн.

Якщо ваш офіс нагадує прохідний двір для кур'єрів та випадкових перехожих , а співробітники працюють "швейцарами", ви втрачаєте не лише фокус. Ви втрачаєте гроші: 20 відволікань на день крадуть у компанії понад 14 годин оплачуваного часу щомісяця.

У цьому гайді ми не будемо продавати вам зайві сервери. Ми дамо покроковий інженерний алгоритм: як підібрати деталі, розрахувати живлення і зібрати автономну СКУД, яка не згорить при першому відкритті дверей.

З чого складається бюджетна СКУД

Ви купуєте дорогий контролер, підключаєте до нього замок, а система згоряє при першому ж відкритті дверей. Причина банальна — струм котушки замка перевищив можливості реле контролера, що призвело до короткого замикання. Щоб уникнути втрати обладнання, кожну деталь автономної СКУД потрібно підбирати з урахуванням електричної сумісності.

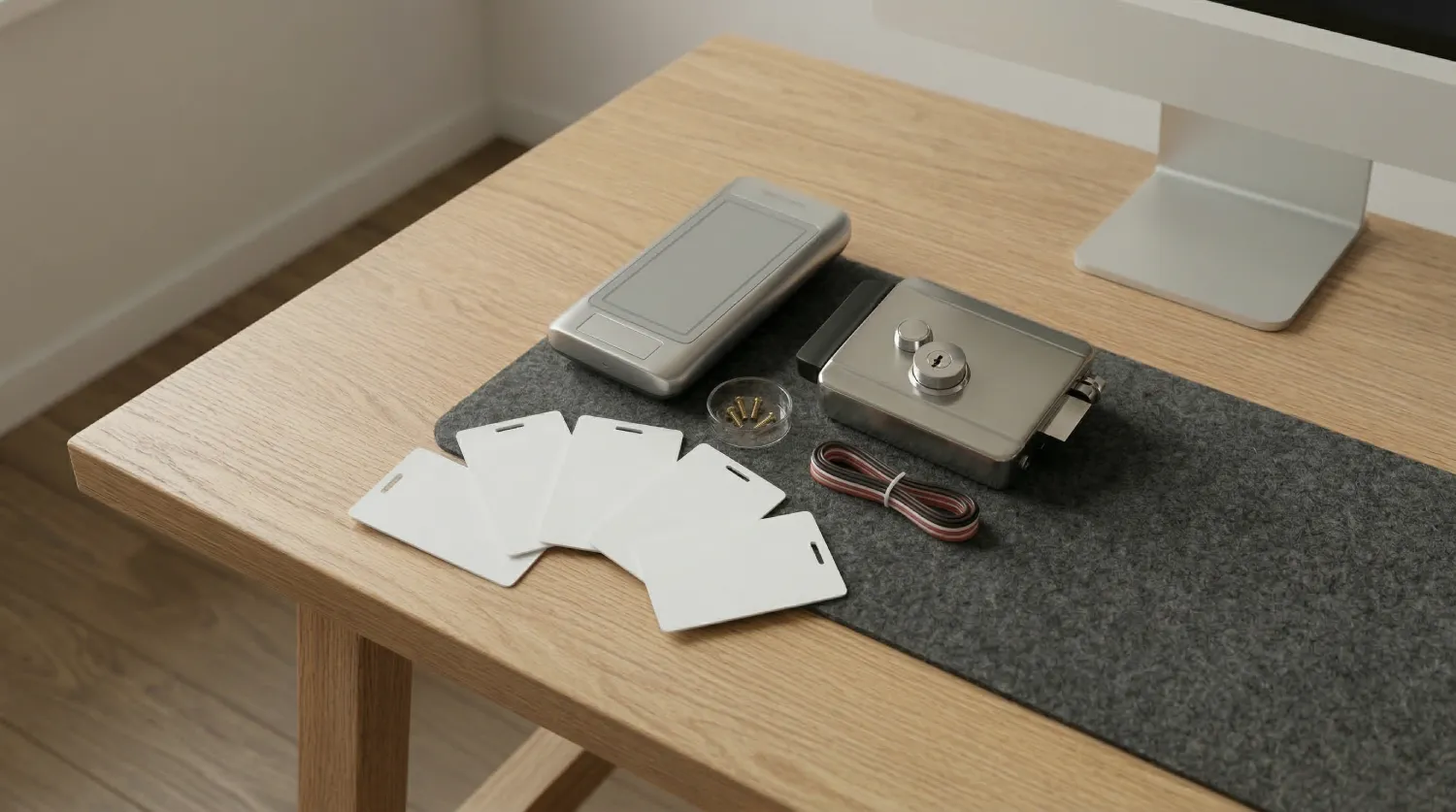

Які компоненти потрібні для базової системи?

Щоб закрити двері від чужих, вам не потрібен диплом електрика. Автономна точка проходу складається всього з чотирьох базових елементів, кожен з яких виконує єдину зрозумілу функцію:

1. "Мозок" системи (Контролер-зчитувач): Наприклад, VIA SECURITY VSA-11M/E+M. Саме він запам'ятовує картки ваших співробітників і вирішує, кого впускати.
2. "М'язи" дверей (Виконавчий пристрій): Найчастіше це електромеханічний замок на кшталт ATIS Lock SS. Він фізично блокує вхід.
3. "Серце" комплекту (Блок живлення): Перетворює небезпечні 220В з розетки у стабільні 12В (наприклад, Full Energy BGP-125U), щоб систему не "вибило" від стрибків напруги.
4. Кнопка вільного виходу: Встановлюється всередині, щоб ваші колеги могли вийти на каву без використання карток.

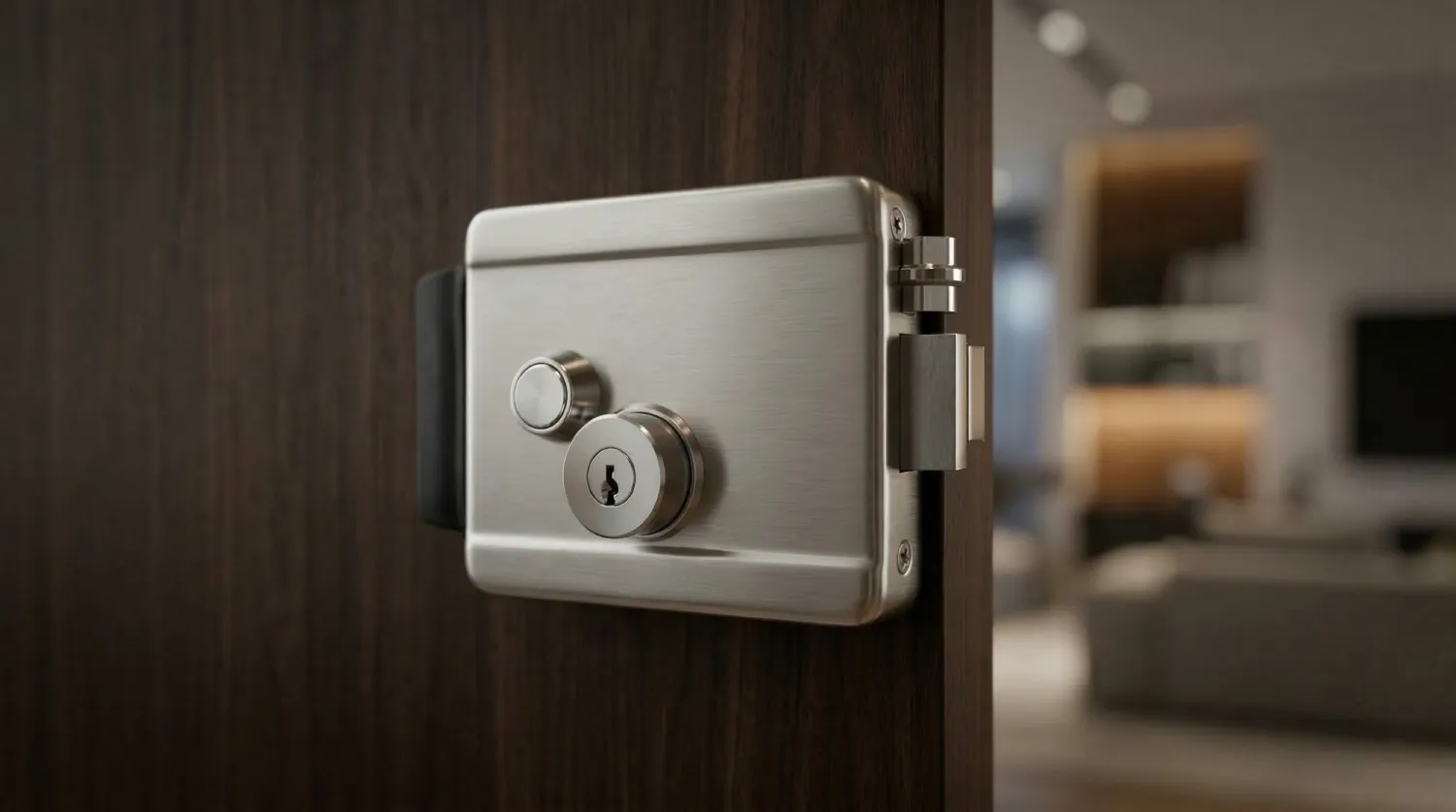

Як обрати тип замка: магніт чи механіка?

Вибір виконавчого пристрою визначає логіку безпеки вашого офісу під час знеструмлення.

Порада інженера: Для офісів з дорогою технікою надійно використовувати електромеханічний замок. Якщо світло зникне, а безперебійник розрядиться, двері залишаться заблокованими. Відчинити їх можна буде звичайним металевим ключем ззовні або механічною кнопкою на самому замку зсередини.

Як розрахувати потужність блоку живлення?

Блок живлення повинен гарантовано витримувати пікове навантаження всіх компонентів одночасно. Розрахунок номінального струму системи проводиться за формулою:

I_total = (I_lock + I_controller + I_accessories) × K_reserve

де:

• I_lock — піковий струм замка (для ATIS Lock SS це 2 А)
• I_controller — робочий струм контролера (0.1 А)
• I_accessories — живлення підсвітки кнопки (0.05 А)
• K_reserve — коефіцієнт запасу міцності (для імпульсних блоків завжди 1.3)

Приклад розрахунку:

I_total = (2 + 0.1 + 0.05) × 1.3 = 2.79 А

Це означає, що для стабільної роботи цього комплекту потрібен блок живлення з номіналом мінімум 3 Ампери. Використання моделі на 5А (як Full Energy BGP-125U) гарантує тривалу роботу без перегріву компонентів.

Скільки коштує зібрати такий комплект?

Економіка базової автономної точки доступу виглядає наступним чином:

• Контролер VIA SECURITY — ~1 309 грн
• Електромеханічний замок ATIS — ~1 305 грн
• Кнопка виходу — ~189 грн
• Блок живлення 12В 5А — ~666 грн
• Витратні матеріали (кабель, гнучкий перехід) — ~300 грн

Загальна вартість обладнання: ~3 800 грн. Ви впевнено вкладаєтесь у заявлений бюджет до 5 000 грн. Залишок коштів дозволяє інтегрувати в систему акумуляторну батарею для автономної роботи.

Типова помилка: Пряме підключення електромеханічного замка до реле контролера без захисного діода або БУЗа (блоку управління замком). У момент зняття напруги з котушки виникає зворотна ЕРС напругою до 100В. Цей розряд миттєво випалює контакти реле контролера.

VIA SECURITY VSA-11M/E+M - Автономний контролер доступу з вбудованим зчитувачем

1 309 ₴

КупитиУ кошику

Електромеханічний накладний замок ATIS Lock SS

1 305 ₴

КупитиУ кошику

Кнопка виходу VIA SECURITY VB3080M

189 ₴

КупитиУ кошику

Full Energy BGP-125U – Блок живлення (12В 5А, 60Вт, захист від КЗ)

666 ₴

КупитиУ кошику

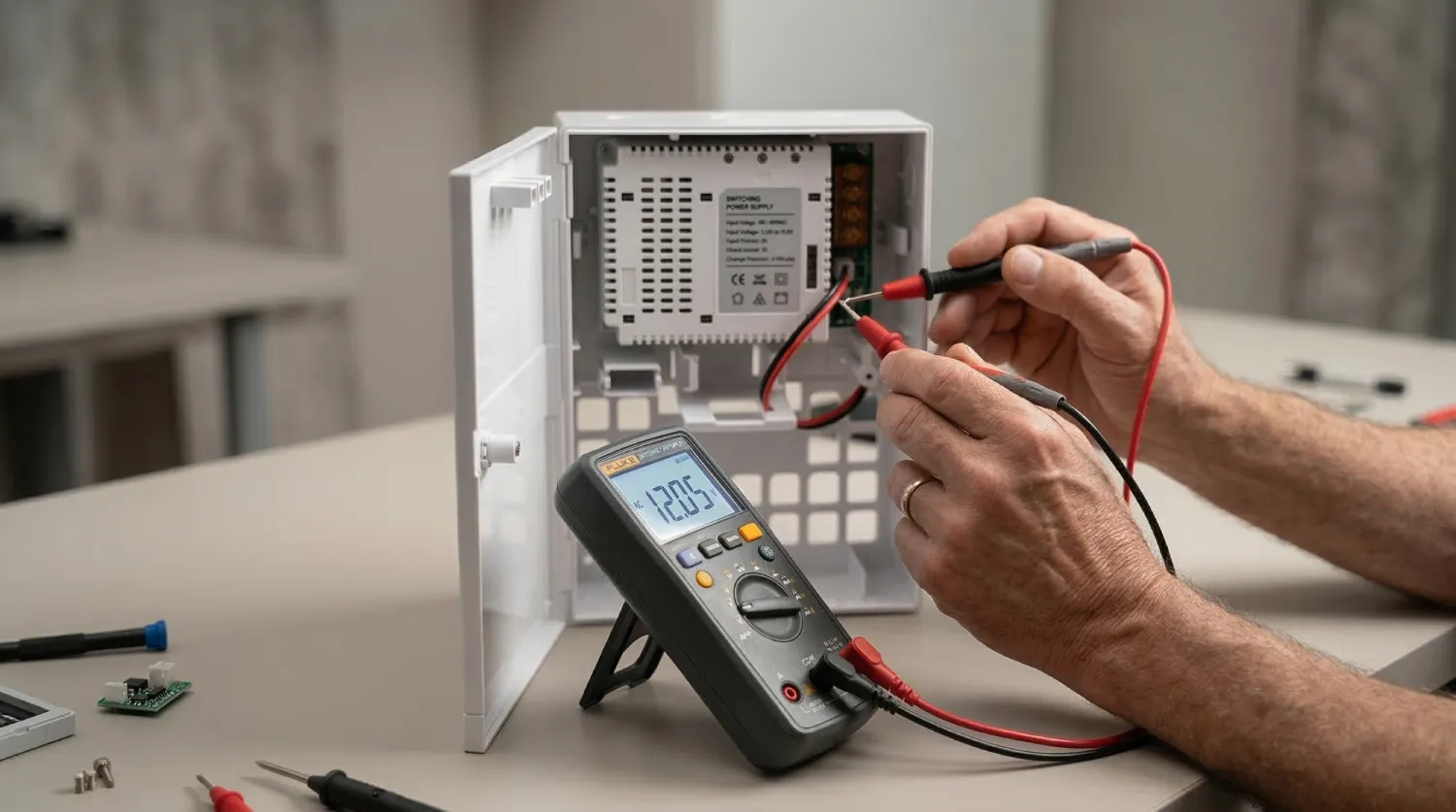

Розрахунок: Скільки часу СКУД пропрацює без світла

Вимкнули світло — і ваш офіс перетворився на прохідний двір, бо магнітний замок знеструмився і відпустив двері. Або інша крайність: співробітники не можуть потрапити на робоче місце, бо система "заснула". Щоб СКУД виконувала свою функцію під час блекаутів, звичайний блок живлення необхідно замінити на блок безперебійного живлення (ББЖ) зі свинцево-кислотним акумулятором.

Як розрахувати реальний час автономної роботи?

Щоб не ворожити, скільки протримається система, використовуйте інженерну формулу розрахунку часу резервного живлення:

T = (C × U × η × DoD) / P

де:

• T — час автономної роботи (год)
• C — ємність акумулятора (стандартно для СКУД — 7 А·год)
• U — напруга системи (12 В)
• η — ККД перетворювача плати ББЖ (зазвичай 0.85)
• DoD — допустима глибина розряду AGM батареї (щоб акумулятор прожив довго, беремо 0.5)
• P — середнє енергоспоживання системи (Вт)

Приклад розрахунку для нашого комплекту:

Електромеханічний замок ATIS у режимі очікування споживає 0 Вт (енергія потрібна лише на 1 секунду для відкриття). Контролер VIA SECURITY споживає близько 1.2 Вт. Додамо невеликий запас на періодичні спрацювання реле, і отримаємо середнє споживання системи P = 2 Вт.

T = (7 × 12 × 0.85 × 0.5) / 2 = 17.85 годин

Це означає, що зі стандартною батареєю 12В 7А·год ваша електромеханічна СКУД пропрацює понад 17 годин без зовнішнього живлення.

Порівняння автономності: Магніт проти Механіки

Енергоефективність системи кардинально залежить від типу обраного замка.

Типова помилка: Купівля дешевих акумуляторів "no-name", де на етикетці заявлено 7 А·год, але реальна вага батареї становить 1.5 кг. Справжній свинцево-кислотний акумулятор (AGM) 12В 7А·год має важити не менше 2.1–2.2 кг. Нестача ваги означає економію на свинцевих пластинах, через що реальний час автономії буде вдвічі меншим за розрахунковий.

Скільки коштує енергонезалежність СКУД?

Заміна звичайного блоку живлення на безперебійний має чітке економічне обґрунтування. Плата ББЖ у металевому боксі (наприклад, ББЖ 12В 3А) коштуватиме близько 1000 грн. Якісний AGM акумулятор на 7 А·год — ще 700 грн.

Загальна вартість комплекту ББЖ становить лише близько 1700 грн. Ця разова інвестиція повністю окупається під час першого ж нічного відключення світла, гарантуючи, що офіс залишиться закритим для сторонніх і захистить майно компанії.

VIA SECURITY VSA-11M/E+M - Автономний контролер доступу з вбудованим зчитувачем

1 309 ₴

КупитиУ кошику

Електромеханічний накладний замок ATIS Lock SS

1 305 ₴

КупитиУ кошику

Кнопка виходу VIA SECURITY VB3080M

189 ₴

КупитиУ кошику

Блок безперебійного живлення Full Energy BBGP-123

1 023 ₴

КупитиУ кошику

Акумуляторна батарея TRINIX 12V 7,2Ah/20Hr

688 ₴

КупитиУ кошику

Покроковий монтаж: Від розпакування до першої картки

Перед вами лежать коробки з обладнанням на 3800 грн. Неправильне з'єднання дротів здатне перетворити цей комплект на купу горілого пластику за частку секунди. Найчастіше проблеми виникають не через браковані деталі. Причина — банальна скрутка "на око" або занадто тонкий кабель, який гасить усю напругу ще до того, як вона дійде до електромеханічного замка.

Який кабель гарантовано відкриє замок?

Електромеханічний замок ATIS у момент відкриття споживає до 2 Ампер струму. Якщо використати тонкий сигнальний кабель, виникне критичне падіння напруги. Замок буде ледь клацати, але ригель не зрушить з місця.

Перевіряємо падіння напруги на кабелі за інженерною формулою:

ΔU = (2 × L × I × ρ) / S

де:

• L — довжина кабельної траси від блоку живлення до замка (наприклад, 15 м)
• I — струм споживання замка (2 А)
• ρ — питомий опір міді (0.0175 Ом×мм²/м)
• S — переріз жили дешевого Alarm-кабелю (0.22 мм²)

Приклад розрахунку: ΔU = (2 × 15 × 2 × 0.0175) / 0.22 = 4.77 В

При номінальному живленні 12В до котушки замка дійде лише 7.23В (12 - 4.77). Цього абсолютно недостатньо для спрацювання механізму.

Порада інженера: Для силової лінії замка завжди використовуйте силовий мідний кабель (наприклад, ШВВП або ПВС) з перерізом мінімум 2х0.75 мм². Тонкий сигнальний кабель 6х0.22 мм² підходить виключно для підключення кнопки виходу та передачі даних.

Як з'єднати компоненти без ризику замикання?

Базова схема збірки автономної точки проходу потребує суворої послідовності. Роботи виконуються виключно при відключеному живленні.

1. Монтаж виконавчого пристрою. Закріпіть замок на дверному полотні, а відповідну планку — на рамі. Використовуйте гнучкий перехід для захисту кабелю на згині дверей.
2. Комутація замка. Підключіть плюсовий дріт замка до контакту NO (Normally Open) на реле контролера. Мінусовий дріт з'єднайте із загальним мінусом блоку живлення.
3. Захист реле. Обов'язково встановіть захисний діод (йде в комплекті до контролера VIA SECURITY) паралельно контактам замка. Катод (біла смужка) має дивитися на "плюс".
4. Кнопка виходу. З'єднайте контакти кнопки з клемами GND та OPEN (або EXIT) на платі контролера.
5. Подача живлення. Підключіть вихід блоку живлення 12В до клем +12V та GND контролера. Лише після цього вмикайте блок живлення у розетку 220В.

Як запрограмувати першу картку?

Автономні контролери не потребують комп'ютера для налаштування. Вся робота з базою користувачів виконується через вбудовану клавіатуру.

1. Введіть інженерний пароль на клавіатурі (заводський код зазвичай *9999#).
2. Індикатор почне блимати зеленим — ви в меню програмування.
3. Натисніть цифру 1 (стандартна команда додавання користувачів).
4. По черзі прикладайте нові брелоки або картки формату EM-Marine до зчитувача. Апарат видаватиме короткий звуковий сигнал після кожної успішної реєстрації.
5. Натисніть * або # для збереження бази та виходу з режиму налаштування.

Увага: З міркувань кіберзахисту одразу змініть дефолтний інженерний пароль *9999# на власний. Якщо цього не зробити, будь-хто з інструкцією з інтернету зможе додати свій брелок у вашу систему за 10 секунд.

Економіка самостійного монтажу

Середня ринкова вартість встановлення однієї точки СКУД "під ключ" стартує від 2 000 до 3 000 грн. Виконуючи роботу самостійно, ви економите ці кошти. Проте ви берете на себе фінансовий ризик: ціна помилки при неправильному підключенні (переплутані полюси) — це миттєво згорілий контролер за 1 300 грн. Купівля мультиметра за 300 грн для "продзвонки" контактів перед запуском зводить цей ризик до нуля.

Топ-3 критичні помилки при збірці

Уявіть ситуацію: ви щойно акуратно з'єднали всі дроти, прикладаєте свою першу картку, але замість клацання замка відчуваєте різкий запах горілого пластику. Ваш контролер щойно "помер".

Фізика не пробачає скруток "на око". За нашою статистикою, 95% самостійних підключень закінчуються або втратою обладнання, або створення повної ілюзії безпеки (коли двері можна відкрити звичайною викруткою ).

Перш ніж подати напругу на вашу нову систему, переконайтеся, що ви не допускаєте жодної з цих трьох критичних помилок.

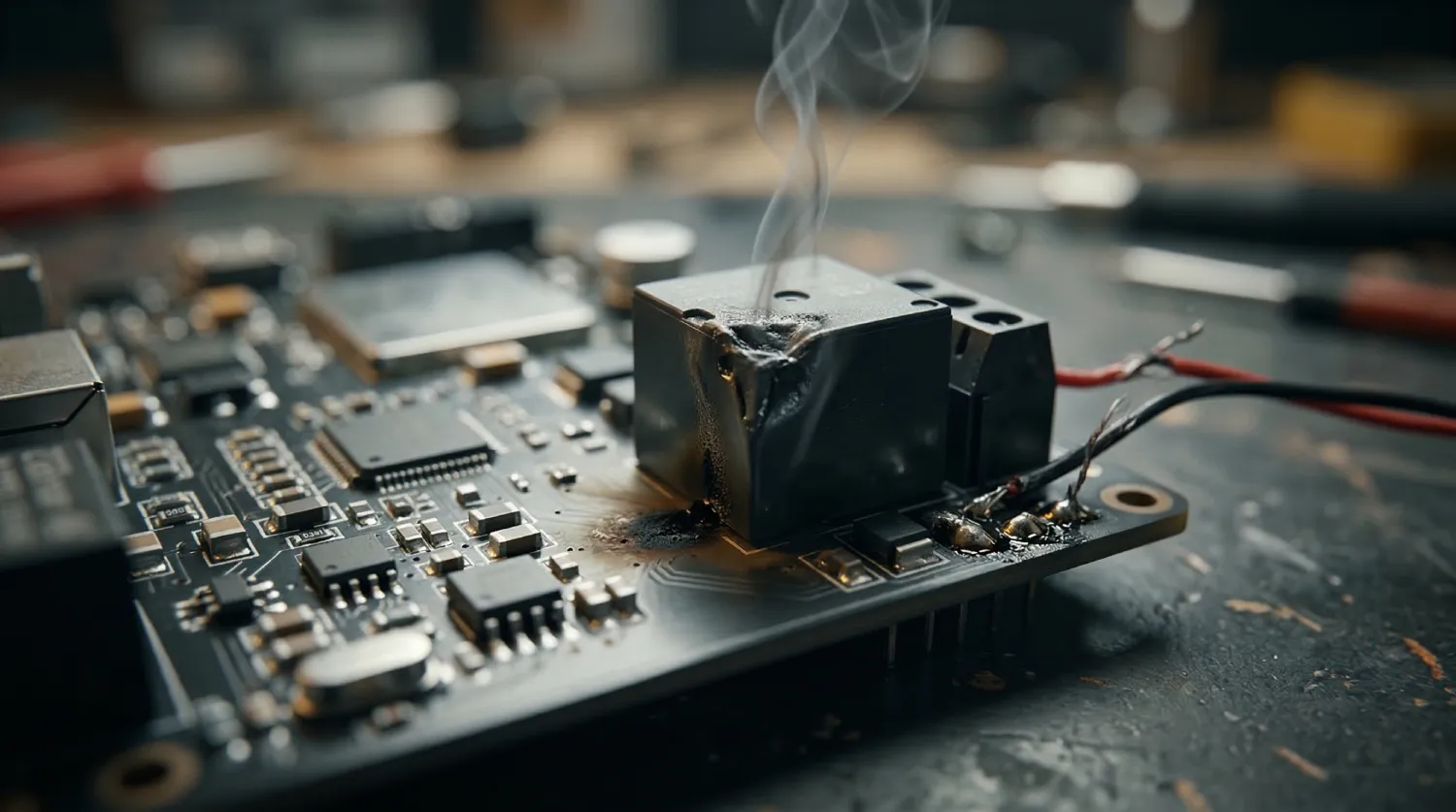

Помилка 1: Ігнорування шунтуючого діода

Найдорожча помилка новачків — пряме підключення котушки електромеханічного замка до реле контролера без захисту. Електромагніт замка накопичує магнітну енергію. Коли контролер розриває ланцюг живлення, виникає зворотна електрорушійна сила (ЕРС) самоіндукції.

U_зворотне = -L × (ΔI / Δt)

де L — індуктивність котушки замка, а ΔI / Δt — швидкість обриву струму.

На практиці звичайний 12-вольтовий замок у момент закриття видає зворотний імпульс напругою від 80 до 150 Вольт. Цей високовольтний розряд миттєво "зварює" контакти слабкострумового міні-реле всередині контролера.

Економіка помилки: Двері назавжди залишаються розблокованими. Вам доведеться повністю міняти контролер (втрата ~1 300 грн). Уникнути цього дозволяє копійчаний діод (наприклад, 1N4007 вартістю 2 грн), підключений паралельно замку. Він гасить небезпечний імпульс.

Помилка 2: Монтаж автономного контролера зовні

Модель на кшталт VIA SECURITY VSA-11M/E+M об'єднує в одному корпусі зчитувач карток і керуюче реле. Якщо ви змонтуєте цей пристрій на зовнішній стіні перед входом в офіс, система стане вразливою до найпростішого саботажу.

Увага: Зловмиснику достатньо зірвати пластиковий корпус контролера зі стіни, знайти два дроти, що йдуть до замка, і замкнути їх між собою (або подати на них 12В від батарейки). Електромеханічний замок відчиниться, імітуючи команду від реле.

Для надійного захисту контролер має встановлюватися виключно всередині приміщення. Назовні виводиться лише захищений антивандальний Wiegand-зчитувач, який працює як клавіатура і не має фізичного доступу до силової лінії замка.

Помилка 3: Живлення замка через "виту пару"

Спроба зекономити на кабельних трасах та пустити 2 Ампери струму для замка по одній тонкій жилці UTP-кабелю (переріз ~0.2 мм²) гарантовано призводить до відмови. Замок просто не матиме сили втягнути сталевий ригель.

Перевіримо опір лінії на стандартній дистанції 15 метрів:

R_лінії = ρ × (2 × L) / S

R_лінії = 0.0175 × (2 × 15) / 0.2 = 2.62 Ом

Падіння напруги на такій ділянці складе: ΔU = I × R = 2 А × 2.62 Ом = 5.24 В.

До котушки замка замість необхідних 12В дійде лише 6.76В.

Наслідок: Ви чуєте тихе клацання, але двері не відчиняються. Працівники скаржаться на "бракований" контролер, хоча проблема виключно у фізиці провідника. Для силової лінії завжди використовуйте мідний кабель ШВВП з перерізом 2х0.75 мм².

Чеклист безпеки перед подачею напруги

Часті запитання (FAQ)

Ви успішно зібрали систему, вона функціонує, але щоденна експлуатація неминуче створює нові виклики. Співробітник зі скандалом звільнився і не повернув ключ, кур'єри не можуть додзвонитися в офіс, а ви забули пароль для додавання нових карток. Експлуатація автономної СКУД вимагає розуміння базових процедур обслуговування.

Нижче наведено рішення для типових ситуацій, які виникають у перший рік роботи системи.

Як видалити картку працівника, якщо він її не повернув?

Автономні контролери без дисплея (як VIA SECURITY VSA-11M) мають суттєве обмеження: ви не бачите списку користувачів. Якщо брелок втрачено, видалити його через меню неможливо, адже ви не знаєте його порядкового номера в пам'яті пристрою.

Типова помилка: Реєстрація нових карток "суцільним потоком" без ведення паперового або електронного журналу. Щоб заблокувати доступ одному звільненому працівнику з загубленим ключем, вам доведеться повністю стерти всю базу пам'яті та витратити годину на повторну реєстрацію 30 осіб.

Рішення: Одразу після покупки контролера заводьте Excel-таблицю. Кожному співробітнику присвоюйте ID від 001 до 999. При додаванні картки через клавіатуру вводьте конкретний ID: * -> Інженерний пароль -> # -> 1 -> ID користувача -> # -> Прикласти картку. Тепер для видалення достатньо ввести: * -> Пароль -> # -> 2 -> ID користувача -> #.

Чи витримає блок живлення підключення ще й відеодомофона?

Коли бізнес росте, виникає потреба дистанційно впускати клієнтів. Автономна СКУД легко інтегрується з домофонними системами через контакти реле. Залишається питання енергозабезпечення: чи не згорить наш 5-амперний блок живлення від нового навантаження?

Перевіримо запас потужності. Попередній розрахунок показав пікове споживання СКУД на рівні 2.79 А. Аналогова виклична панель споживає близько 200 мА (0.2 А).

I_new = I_total + I_panel

I_new = 2.79 А + 0.2 А = 2.99 А

Це означає, що система споживатиме близько 3 Ампер у піковий момент (відкриття замка + дзвінок у панель). Ваш блок живлення на 5А працюватиме лише на 60% своєї номінальної потужності, що гарантує відсутність перегріву.

Скільки коштує додати відеовиклик до існуючої СКУД?

Інтеграція домофона в уже працюючу автономну систему контролю доступу є фінансово вигідною, оскільки найдорожчі елементи (замок, блок живлення, прокладені кабелі) у вас вже є.

Порада інженера: Якщо ви підключаєте домофон, контакти реле викличної панелі паралеляться з контактами вашої внутрішньої кнопки виходу. Тобто для контролера команда з домофона виглядає так само, як ніби хтось натиснув кнопку виходу зсередини приміщення.

Забули інженерний пароль контролера: чи потрібно купувати новий?

Купувати нове обладнання не потрібно. Більшість контролерів мають функцію апаратного скидання (Hardware Reset). Для цього необхідно знеструмити пристрій, замкнути спеціальні клеми або перемичку (зазвичай позначені як RST або J2 на платі), подати живлення на 3 секунди і розімкнути контакти.

Увага: Апаратне скидання повертає заводський пароль (зазвичай 9999), але не видаляє базу користувачів. Усі раніше записані картки продовжать відчиняти двері, оскільки вони зберігаються в окремому чіпі енергонезалежної пам'яті (EEPROM).

Підсумок

Сторонні люди в робочій зоні — це постійний ризик для корпоративної техніки та конфіденційних документів. Встановлення автономної СКУД закриває цю вразливість за один день. Вам не потрібні сервери, програмісти чи бюджети у тисячі доларів — достатньо правильного підбору компонентів та базового розуміння електротехніки.

Щоб максимально спростити вибір, ми звели всі протестовані компоненти у два готові рішення.

Порада інженера: Наполегливо раджу одразу встановлювати "Рекомендований" комплект. Різниця становить лише близько 1000 грн, але вона гарантує, що при раптовому знеструмленні офісу електромеханічний замок не відмовить, а база користувачів контролера завжди матиме резервне живлення.

Готові зібрати свою СКУД, але хочете переконатися, що все підійде?

Ви можете просто замовити перевірені комплекти за посиланнями вище. Але якщо у вас нестандартні двері (повністю скляні або з вузьким профілем ) чи ви просто хочете перевірити свої розрахунки — давайте зробимо це разом.

* Важливо: Усі розрахунки є орієнтовними. Перед монтажем обов'язково перевіріть вихідні дані на місці та уточніть актуальні ціни матеріалів, які можуть відрізнятися залежно від сезону, регіону та постачальника.
