Камера не работает на длинном кабеле? Все о падении напряжения

Установили IP-камеру на расстоянии 50+ метров от блока питания, а она работает нестабильно? Изображение становится тусклым, камера самопроизвольно перезагружается, а инфракрасная подсветка вообще не включается? Знакомые симптомы? Наиболее вероятная причина — падение напряжения на длинном кабеле.

Эта проблема особенно критична для 12-вольтовых систем и PoE-оборудования, где даже небольшая потеря напряжения может привести к полной отказу камеры. Разберём, почему это происходит и как этого избежать.

Что такое падение напряжения и как оно возникает

Падение напряжения — это уменьшение электрического напряжения при передаче тока по проводнику на определённое расстояние. Процесс описывается простой формулой из курса физики: ΔU = I × R, где ΔU — падение напряжения, I — ток потребления камеры, R — сопротивление кабеля.

Сопротивление кабеля рассчитывается по формуле: R = ρ × L / S, где ρ — удельное сопротивление материала, L — общая длина проводника (туда и обратно), S — площадь сечения проводника.

Сопротивление кабеля зависит от трёх основных факторов. Во-первых, длина — чем больше метров, тем выше сопротивление. Во-вторых, сечение проводника — тонкие провода имеют большее сопротивление, чем толстые. В-третьих, материал — медь проводит ток лучше, чем алюминий или комбинированные сплавы.

На практике это означает: если камера потребляет 0,6 А тока, а кабель имеет сопротивление 1 Ом, то напряжение упадёт на 0,6 В. Для 12-вольтовой системы это может быть критично — вместо 12 В камера получит лишь 11,4 В, что уже может вызвать сбои в работе.

Правило проектирования: Для надёжной работы падение напряжения на 12-вольтовых линиях не должно превышать 5% (0,6 В). Это обеспечивает стабильную работу даже при колебаниях напряжения в сети.

💡 Экспертная рекомендация: Всегда закладывайте запас напряжения 10-15% при расчёте систем питания. Это компенсирует не только падение на кабеле, но и возможные колебания в электросети.

Основные симптомы нехватки питания

Нехватка питания проявляется по-разному в зависимости от того, насколько сильно упало напряжение. Первые признаки — изображение теряет насыщенность цветов или вообще становится чёрно-белым. Это происходит потому, что для обработки цветного сигнала требуется больше энергии, чем для монохромного.

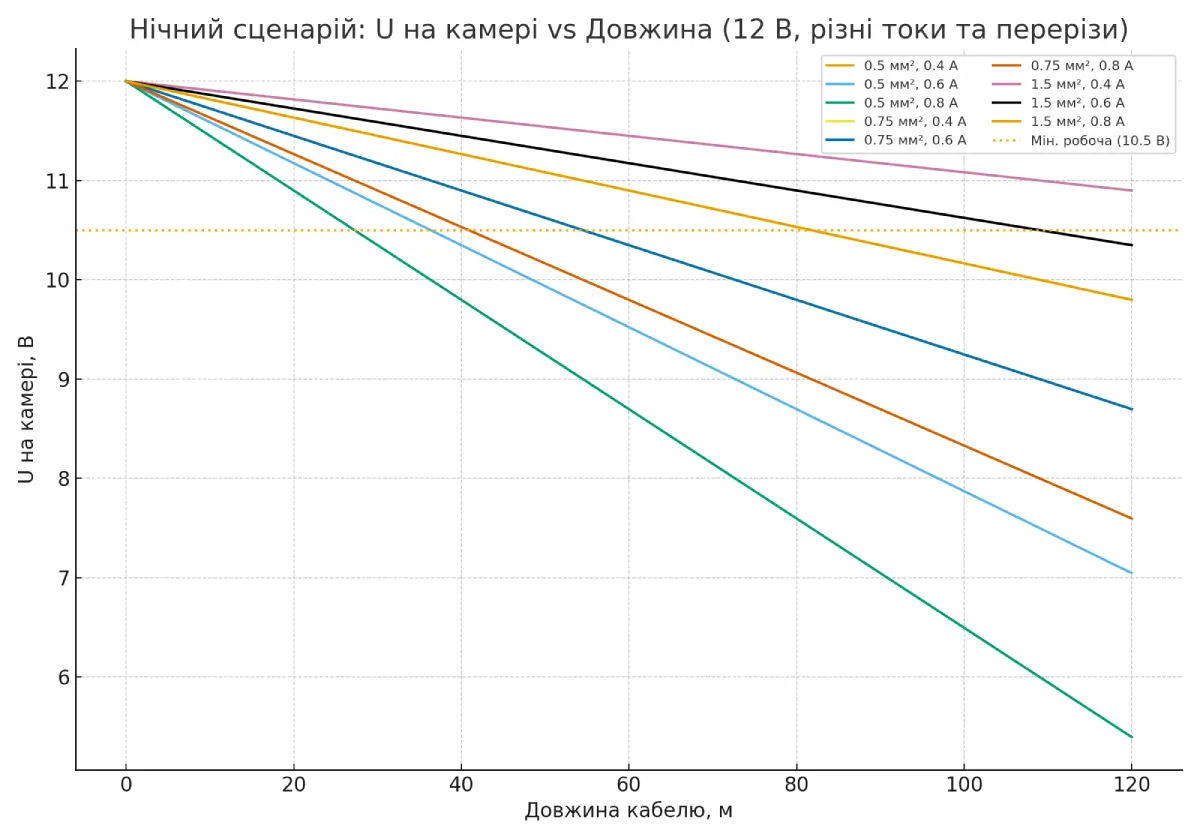

При более серьёзном дефиците питания камера начинает самопроизвольно перезагружаться. Особенно часто это заметно ночью, когда включается инфракрасная подсветка — она потребляет дополнительный ток, и общее потребление камеры может возрасти в 1,5-2 раза. Кроме того, пусковые пики ИК-диодов и обогревателей создают кратковременные скачки тока, что дополнительно увеличивает падение напряжения.

Инфракрасная подсветка вообще наиболее чувствительна к падению напряжения. При недостаточном питании ИК-диоды либо не включаются вовсе, либо светят очень слабо, не обеспечивая качественного ночного изображения на нужной дистанции.

Для PoE-систем характерна потеря связи с сетью — ethernet-порт камеры просто "исчезает" из сети из-за недостаточной мощности питания через кабель.

Пример расчёта падения напряжения

Рассмотрим реальный пример: нужно подключить IP-камеру с потреблением 0,6 А на расстоянии 30 метров специализированным медным кабелем с сечением 0,5 мм². Сопротивление медного проводника с сечением 0,5 мм² составляет примерно 0,034 Ом на метр (удельное сопротивление меди 1,72×10⁻⁸ Ом·м).

Общая длина проводника для питания: 30 м × 2 (плюс и минус) = 60 м. Общее сопротивление: 0,034 × 60 = 2,04 Ом. Подставляем в формулу: ΔU = 0,6 А × 2,04 Ом = 1,22 В.

Результат: вместо 12 В на камеру поступит 12 - 1,22 = 10,78 В. Это на грани стабильной работы — некоторые камеры могут работать с перебоями.

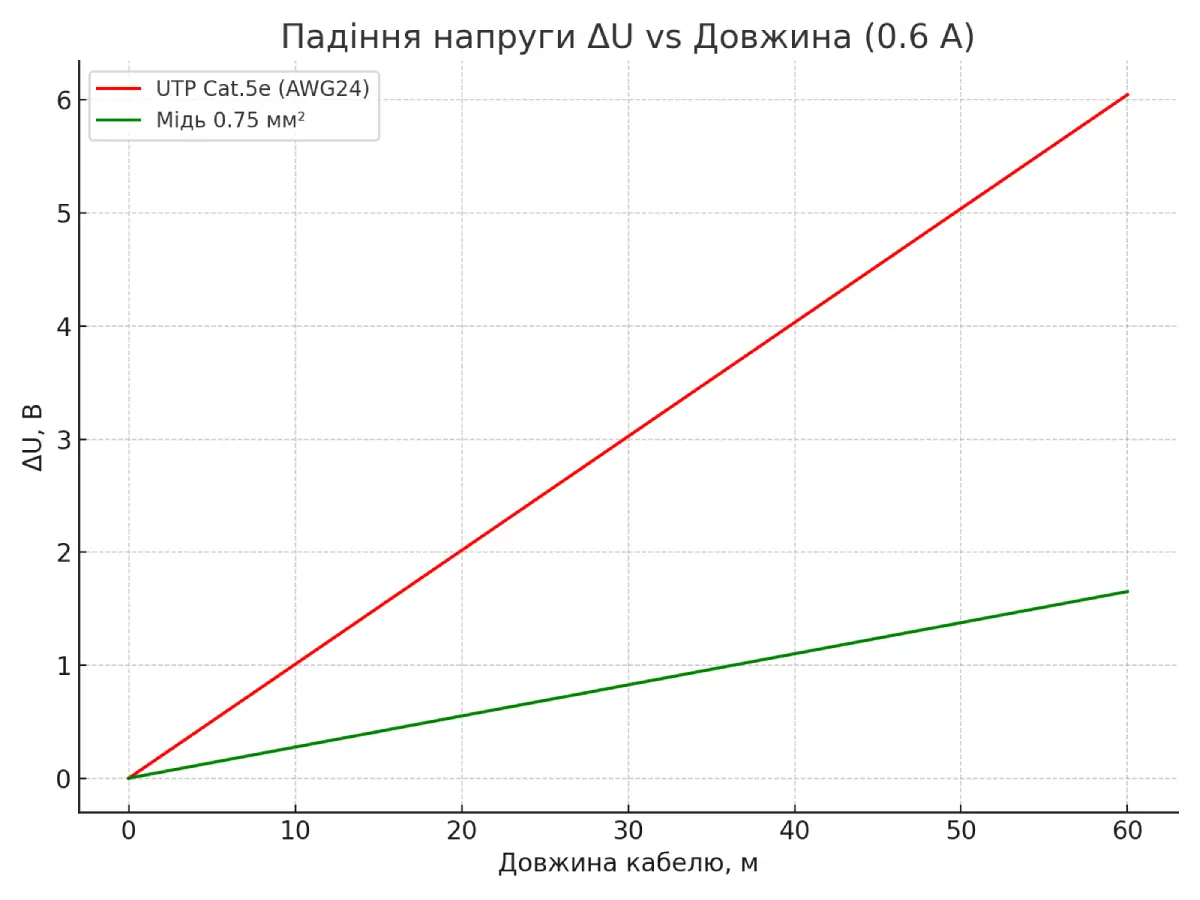

Важно: Стандартный UTP Cat.5e имеет значительно меньшее сечение жил — около 0,205 мм² (AWG24), поэтому сопротивление будет ещё больше — примерно 0,084 Ом/м. В таком случае падение напряжения на 30 метрах составит: 0,084 × 60 × 0,6 = 3,02 В, и камера получит лишь 8,98 В — этого недостаточно для работы!

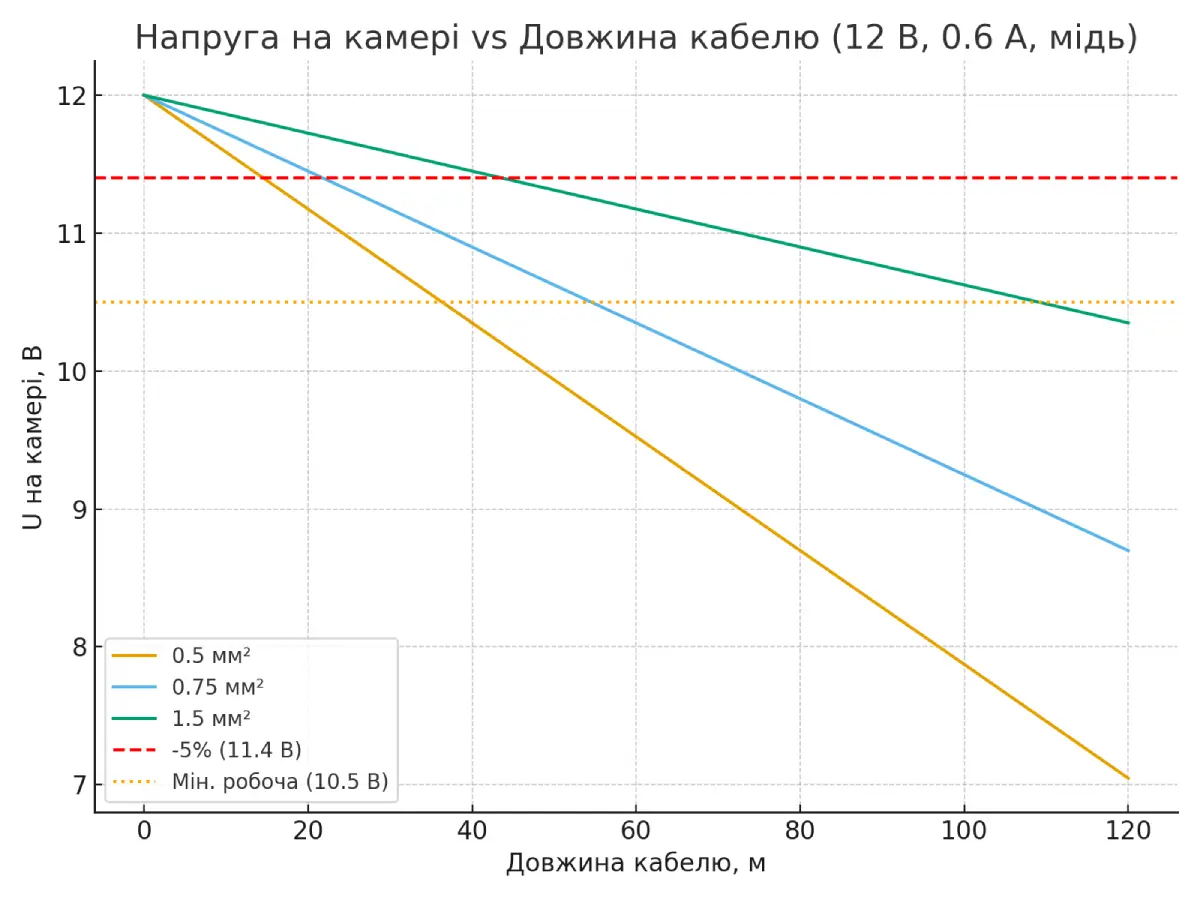

А теперь увеличим расстояние до 100 метров с кабелем 0,5 мм². Сопротивление станет: 0,034 × 200 = 6,8 Ом. Падение напряжения: 0,6 × 6,8 = 4,08 В. На камеру поступит лишь 7,92 В — это критически мало даже для запуска камеры.

💡 Экспертная рекомендация: Для питания IP-камер на расстоянии более 30 метров обязательно используйте специализированный комбинированный кабель с сечением минимум 0,75 мм² или переходите на PoE-системы.

Быстрый шаблон расчёта

Шаг 1: Определите параметры

• Ток камеры (I) = [например, 0,6 А]
• Расстояние (L) = [например, 50 м]
• Сечение кабеля (S) = [например, 0,5 мм²]

Шаг 2: Рассчитайте сопротивление линии

• Общая длина проводника = L × 2 = [50 × 2 = 100 м]
• Сопротивление меди 0,5 мм² = 0,034 Ом/м
• Общее сопротивление (R) = 0,034 × 100 = 3,4 Ом

Шаг 3: Определите падение напряжения

• ΔU = I × R = 0,6 × 3,4 = 2,04 В
• Напряжение на камере = 12 - 2,04 = 9,96 В ← критически мало!

Выбор кабеля для стабильной работы

Наиболее важный фактор — материал проводника. Настоящая медь (Cu) имеет сопротивление в 1,6 раза меньше, чем CCA (Copper-Clad Aluminium — алюминий, покрытый медью). На расстоянии 100 метров эта разница может составлять до 1 В падения напряжения.

Важно о температуре: Сопротивление меди растёт с повышением температуры — летом потери напряжения могут быть на 10-15% больше. CCA-кабель (алюминий с медным покрытием) имеет ещё худшие показатели из-за более высокого удельного сопротивления, поэтому наши рекомендации "только медь" — это не только о надёжности, но и о меньших потерях в жару. CCA-кабели увеличивают сопротивление на 60% по сравнению с Cu, что эквивалентно +30 м длины по потерям.

Для 12-вольтовых систем оптимальные сечения:

• До 20 метров: 0,5 мм² (специализированный кабель, НЕ UTP)
• 20-40 метров: 0,75 мм² или качественный комбинированный кабель
• Свыше 40 метров: 1,5 мм² или обязательный переход на PoE/24 В питание

Внимание: Стандартный UTP Cat.5e НЕ предназначен для питания 12 В камер! Его жилы имеют сечение всего 0,205 мм² (AWG24), что подходит только для PoE-систем с напряжением 48 В.

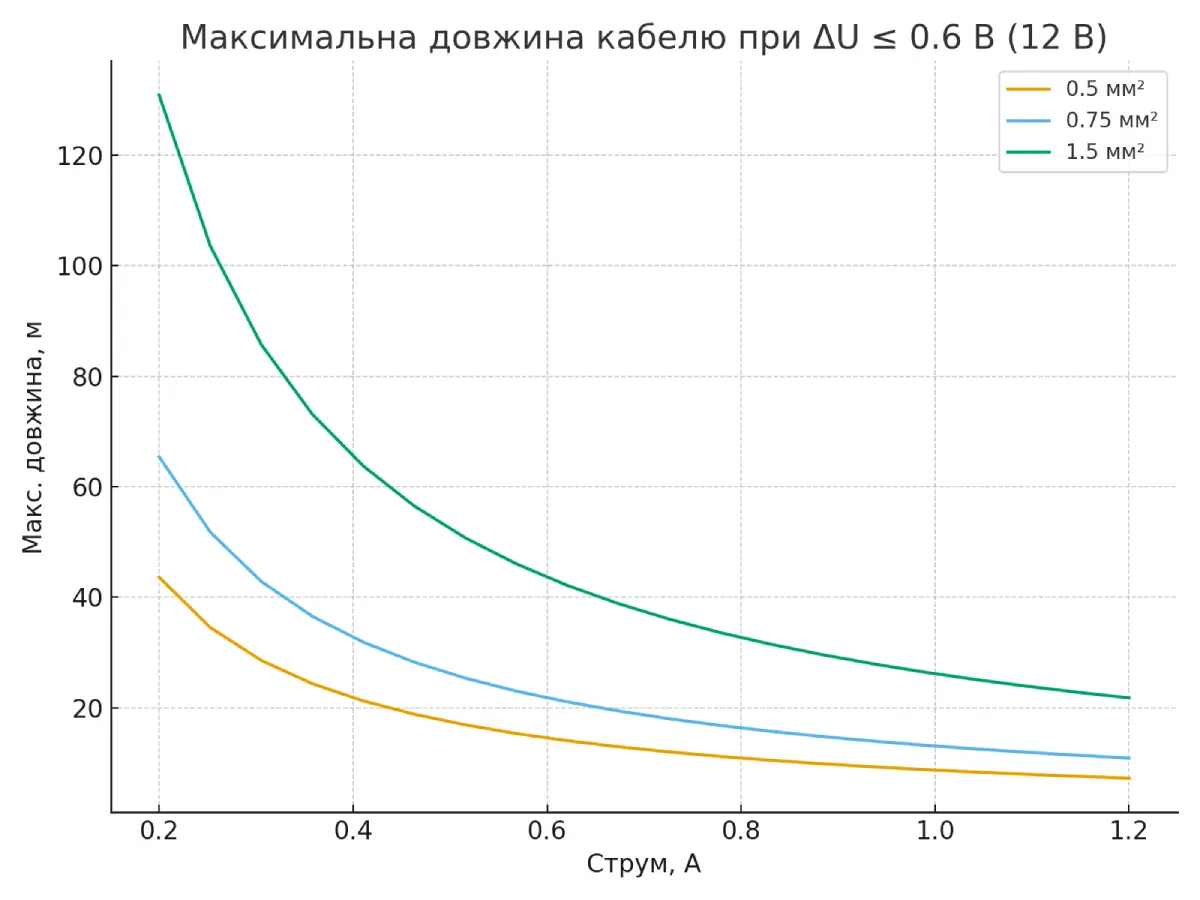

Таблица допустимых расстояний для 12 В систем (специализированный медный кабель):

Расчёт с учётом пусковых пиков ИК-подсветки (коэффициент 1,5× к номинальному потреблению)

Для UTP Cat.5e при 12 В питании (НЕ рекомендуется):

Для PoE-систем ситуация кардинально иная. Стандарт IEEE 802.3af (PoE) передаёт до 15,4 Вт при напряжении 48 В на расстояние 100 метров кабелем Cat.5e. При этом ток составляет всего ~0,32 А, что значительно уменьшает падение напряжения.

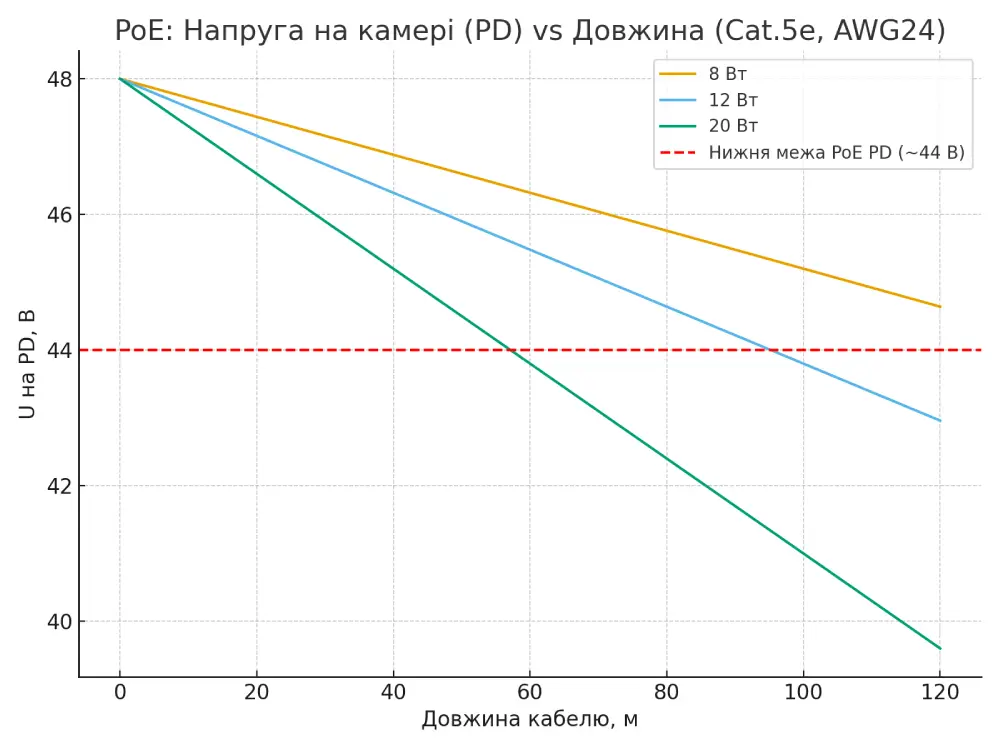

Пример расчёта для PoE: камера потребляет 8 Вт (~0,17 А при 48 В) на расстоянии 100 м по UTP Cat.5e. Падение напряжения: 0,17 А × (0,084 Ом/м × 200 м) = 2,86 В. Камера получит ~45 В, чего достаточно для стабильной работы внутреннего стабилизатора.

Таблица мощности PoE на расстоянии 100 м:

Ключевое правило: PoE-системы значительно надёжнее на длинных дистанциях благодаря высокому выходному напряжению (48 В) и низкому току. 12-вольтовое питание целесообразно только на коротких расстояниях до 30 м.

Внимание: При использовании Extended PoE для расстояний свыше 100 м скорость ethernet может снизиться до 10 Мбит/с — это нормально и вполне достаточно даже для 4-8 мегапиксельных камер с H.264/H.265 компрессией. Для сравнения: 4K камера потребляет обычно 6-8 Мбит/с трафика.

Как избежать проблем с падением напряжения

Самое простое решение — использование блоков питания с возможностью регулировки выходного напряжения. Вместо стандартных 12 В установите 12,5-13 В, но обязательно проверьте допустимый диапазон в документации конкретной модели камеры! Типичный рабочий диапазон: 10,5-14 В, однако некоторые производители ограничивают максимум до 13 В. Превышение может повредить электронику камеры.

Важно: Не устанавливайте напряжение БП выше 13,5 В без явного разрешения производителя камеры. Этот небольшой запас компенсирует падение на кабеле, и камера получит стабильные 12 В.

Для PoE-систем помогают инжекторы и коммутаторы с функцией "Extended PoE" или "Long Reach PoE". Эти устройства автоматически повышают напряжение для компенсации потерь на длинных линиях.

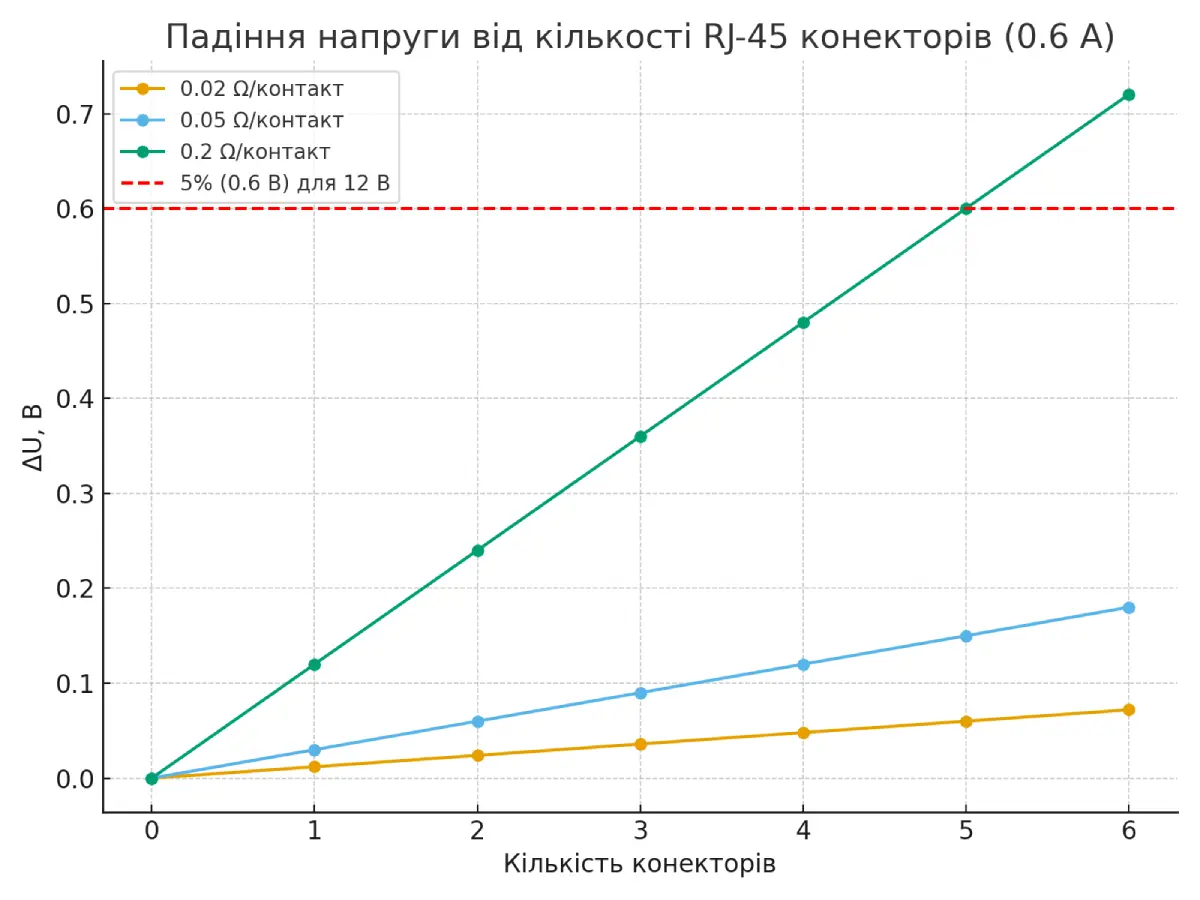

Качество коннекторов также влияет на потери, хотя и не так критично. Некачественный RJ-45 разъём может добавить 0,1-0,2 Ом сопротивления, что эквивалентно дополнительному метру кабеля. Используйте только сертифицированные коннекторы от проверенных производителей.

💡 Экспертная рекомендация: Для длинных линий свыше 60 метров рассмотрите 24-вольтовое питание с DC-DC преобразователями возле камер. При одинаковой мощности ток уменьшается вдвое, поэтому падение напряжения также становится вдвое меньше!

Практическая диагностика: пошаговый алгоритм

Шаг 1: A/B тест Подключите проблемную камеру к тому же блоку питания через короткий (1-2 м) кабель. Если с коротким кабелем камера работает идеально — проблема точно в падении напряжения на длинной линии.

Шаг 2: Измерение напряжения Измерьте напряжение непосредственно на клеммах камеры мультиметром в двух режимах (если мультиметра нет, то USB-тестер напряжения покажет падение на клеммах камеры):

• Днём (без ИК-подсветки)
• Ночью (с включённым ИК)

Шаг 3: Интерпретация результатов

• Разница днём/ночью ≤0,5 В — нормально
• Разница 0,6-0,8 В — нужен кабель большего сечения
• Разница >0,8 В — критично, необходим переход на PoE или 24 В
• Напряжение ночью <10,5 В — камера будет работать нестабильно

Быстрый расчёт: Если измеренное напряжение на камере меньше 10,5 В, а потребление составляет 0,6 А, то сопротивление линии превышает 2,5 Ом. Это означает, что для стабильной работы нужен кабель с вдвое большим сечением или переход на PoE.

Для PoE-систем полезно проверить статистику портов на управляемом коммутаторе. Большинство современных моделей показывают реальное потребление каждого порта в ваттах и могут автоматически сигнализировать о проблемах с питанием через веб-интерфейс.

Выводы

Падение напряжения на длинных кабельных линиях — одна из самых частых причин нестабильной работы IP-камер видеонаблюдения. По нашей статистике, до 50% обращений по "неисправным" камерам связаны именно с неправильным расчётом питания или использованием неподходящих типов кабелей.

Правильный подбор кабеля и корректный расчёт падения напряжения устраняют до 95% таких проблем. Используйте приведённые таблицы допустимых расстояний, всегда закладывайте запас мощности 20-30% и помните: UTP Cat.5e подходит только для PoE-систем, а не для 12-вольтового питания камер!
