Нові панелі у старій системі: 5 золотих правил безпечного масштабування

Уявіть ситуацію: ваша сонячна електростанція успішно працює вже кілька років, і ви вирішили додати ще кілька панелей, щоб живити новий кондиціонер, тепловий насос або збільшити автономність бізнесу. Або ж трапилася неприємність — одна з панелей пошкодилася через град, а оригінальну модель вже давно зняли з виробництва. Виникає логічне запитання: чи можна просто докупити будь-які сучасні панелі та підключити їх до існуючої системи?

Технічно — так, інтеграція різних фотоелектричних модулів можлива. Проте на практиці сонячні панелі — це не кубики конструктора, які завжди ідеально підходять один одному. Якщо з'єднати їх "наосліп", без розуміння базових законів електротехніки, ви не лише втратите значну частину згенерованої енергії, але й створите серйозний ризик пожежі на власному даху.

Як працює "змішування" на практиці: фізика простими словами

Щоб зрозуміти, чому панелі "сваряться" між собою, варто пам'ятати одне правило: загальна потужність системи залежить від сили струму та напруги. У сонячній енергетиці модулі найчастіше з'єднують двома способами, і кожен метод не пробачає помилок при змішуванні.

Послідовне з'єднання (Стрінг): Правило найповільнішого авто

Це найпопулярніший метод підключення до сучасних високовольтних інверторів, коли панелі з'єднуються одна за одною, як гірлянда. Головний закон цього методу: напруга кожної панелі сумується, але загальна сила струму у всьому ланцюзі жорстко обмежується найслабшою панеллю.

Уявіть вузьку гірську дорогу, де обгін суворо заборонено. Попереду їде старе, повільне авто — це ваша стара сонячна панель зі зниженим струмом. Позаду нього опиняється колона новеньких спорткарів — ваші нові потужні панелі. Якими б швидкими не були спорткари, вони будуть змушені плестися зі швидкістю лідера. Їхній потенціал залишиться нереалізованим.

Ось як ця різниця струмів (mismatch losses) б'є по кишені:

• Розбіжність до 5% (Мінімальні втрати): Це безпечний поріг. Наприклад, якщо з'єднати панелі на 9 Ампер та 8.5 Ампер, втрати складуть близько 5.6%, з чим більшість інверторів впорається без проблем.
• Розбіжність 15% (Середні втрати): Ви додаєте нову панель і очікуєте приріст потужності на 23%, але через необхідність підлаштовуватися під старі модулі, фактичний приріст складе лише 15-18%.
• Розбіжність 30% і більше (Катастрофа): Спроба з'єднати нову панель на 400 Вт (10 А) та стару на 250 Вт (6 А) призведе до того, що потужна панель примусово "зріжеться" до 6 А. Вона втратить близько третини свого потенціалу і фактично працюватиме як 240-ватна, роблячи таку покупку безглуздою.

Паралельне з'єднання: Правило водяних помп

При паралельному з'єднанні фізика працює дзеркально: тут сумується струм кожної панелі, але робоча напруга всієї станції падає до рівня тієї панелі, яка має найнижчу напругу.

Цей процес дуже схожий на роботу кількох водяних помп, які накачують воду в один спільний колектор. Якщо нова потужна помпа створює тиск у 40 атмосфер, а стара здатна видати лише 30 атмосфер, виникає небезпечний дисбаланс. Потужніша помпа почне перетискати слабшу, створюючи так званий "зворотний струм". Нова панель починає віддавати частину своєї енергії у слабку панель, перетворюючи її з генератора на споживача струму, що призводить до її нагрівання.

Для паралельного підключення діють такі межі:

• Безпечний поріг (до 8-10%): З'єднання панелей на 38 Вольт та 41 Вольт призведе до прийнятних втрат на рівні 3-5%.
• Критичний поріг (20-25% і вище): Якщо змішати панелі на 32 В та 40 В, 40-вольтова панель буде працювати на заниженій напрузі. Це гарантує щоденні втрати виробітку на рівні 12-18% та вимагає обов'язкового встановлення блокуючих діодів, щоб панелі не пошкодили одна одну.

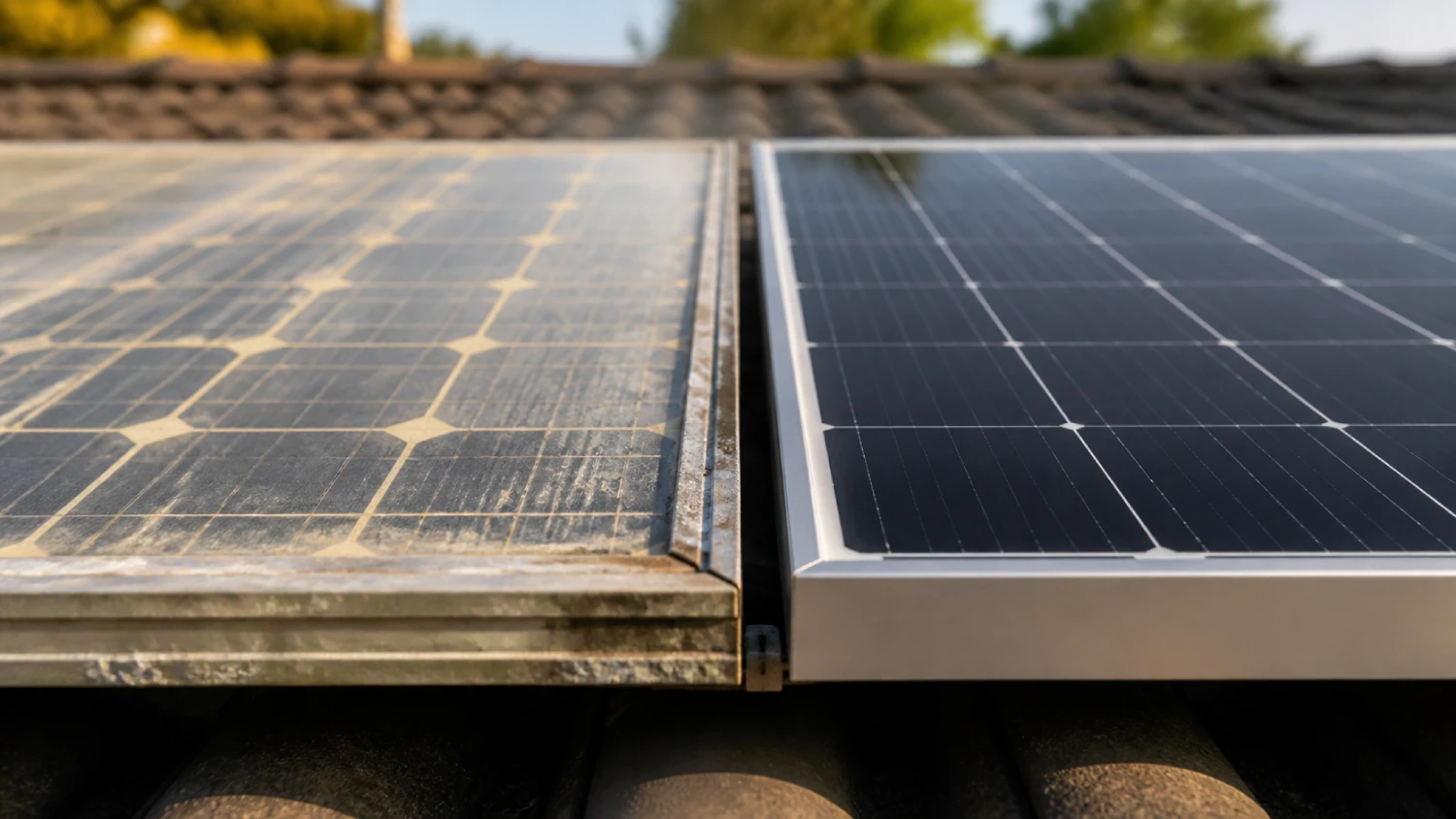

Паспортні дані проти реальності: чому старі панелі гальмують нові?

Навіть якщо вам пощастить знайти на ринку абсолютно ідентичну модель панелі, яку ви купували кілька років тому, просто підключити її до старої системи — погана ідея. Чому? Бо сонячні модулі "старіють" (деградують).

За даними досліджень, більшість сучасних панелей щороку втрачають від 0.5% до 1% своєї потужності через вплив сонячного ультрафіолету, мікротріщин від вітру та постійних нагрівань/охолоджень. Саме тому серед інженерів існує жорстке "правило вікового розриву": ніколи не змішуйте в одному ланцюзі панелі з різницею у віці понад 2 роки без використання розумної електроніки. Наприклад, трирічна панель на 300 Вт насправді вже видає близько 285 Вт. Якщо з'єднати її з новою панеллю на 320 Вт, миттєво виникне розрив у продуктивності на 12%, який з роками тільки збільшуватиметься.

Чому не треба орієнтуватися на паспорт?

Найпоширеніша помилка домовласників — намагатися підібрати нову панель, звіряючи її з паспортними даними на звороті старих модулів. Ці цифри показують ідеальні лабораторні умови в перший день її "життя" на заводі. Після 5 років безперервної роботи фактичний струм панелі буде зовсім іншим. Порівнювати паспортні дані старої та нової панелей — це те ж саме, що купувати взуття дорослій людині за розмірами, які вона носила у середній школі. Орієнтуватися треба лише на фактичні виміри.

Практична порада: Як дізнатися реальний стан панелі?

Звичайного побутового мультиметра тут буде недостатньо — він не покаже, як панель поводиться під реальним навантаженням. Для точного діагнозу потрібен спеціальний прилад — I-V Curve Tracer (Трасувальник вольт-амперних характеристик).

Цей прилад вираховує Коефіцієнт Заповнення (Fill Factor) — головний індикатор "здоров'я" вашої сонячної станції. Якщо виявиться, що цей показник впав нижче 70%, старі панелі вважаються критично зношеними і стануть агресивним гальмом для будь-якої нової моделі. Оскільки професійні трасувальники коштують тисячі доларів, найвигіднішим кроком перед інвестицією в нові сонячні панелі буде замовлення експрес-аудиту у фахової сервісної компанії.

AIKO A455-MAH54Db – Сонячна панель (455Вт, ABC N-Type, ККД 22.8%, подвійне скло)

4 455 ₴

4 950 ₴

Очікується

КупитиУ кошику

JA Solar JAM54D40-470/LR – Сонячна панель (470W, n-type, Double Glass, 23.5%)

4 131 ₴

4 590 ₴

Очікується

КупитиУ кошику

DAHSolar DHN-54Z16/DG(BW)-510W – Сонячна панель (510 Вт, TOPCon, Bifacial)

4 172 ₴

4 635 ₴

КупитиУ кошику

JA Solar JAM66D45-625/LB – Сонячна панель (625W, Bifacial, N-type, Double Glass)

5 063 ₴

5 625 ₴

Очікується

КупитиУ кошику

Апаратні рятувальники: як сучасні інвертори вирішують проблему

Незважаючи на суворі закони фізики, сучасна силова електроніка має інструменти, які допомагають мінімізувати втрати при розширенні СЕС. Головним рятівником тут виступає технологія MPPT (трекер точки максимальної потужності), яка вбудована у ваш мережевий чи гібридний інвертор.

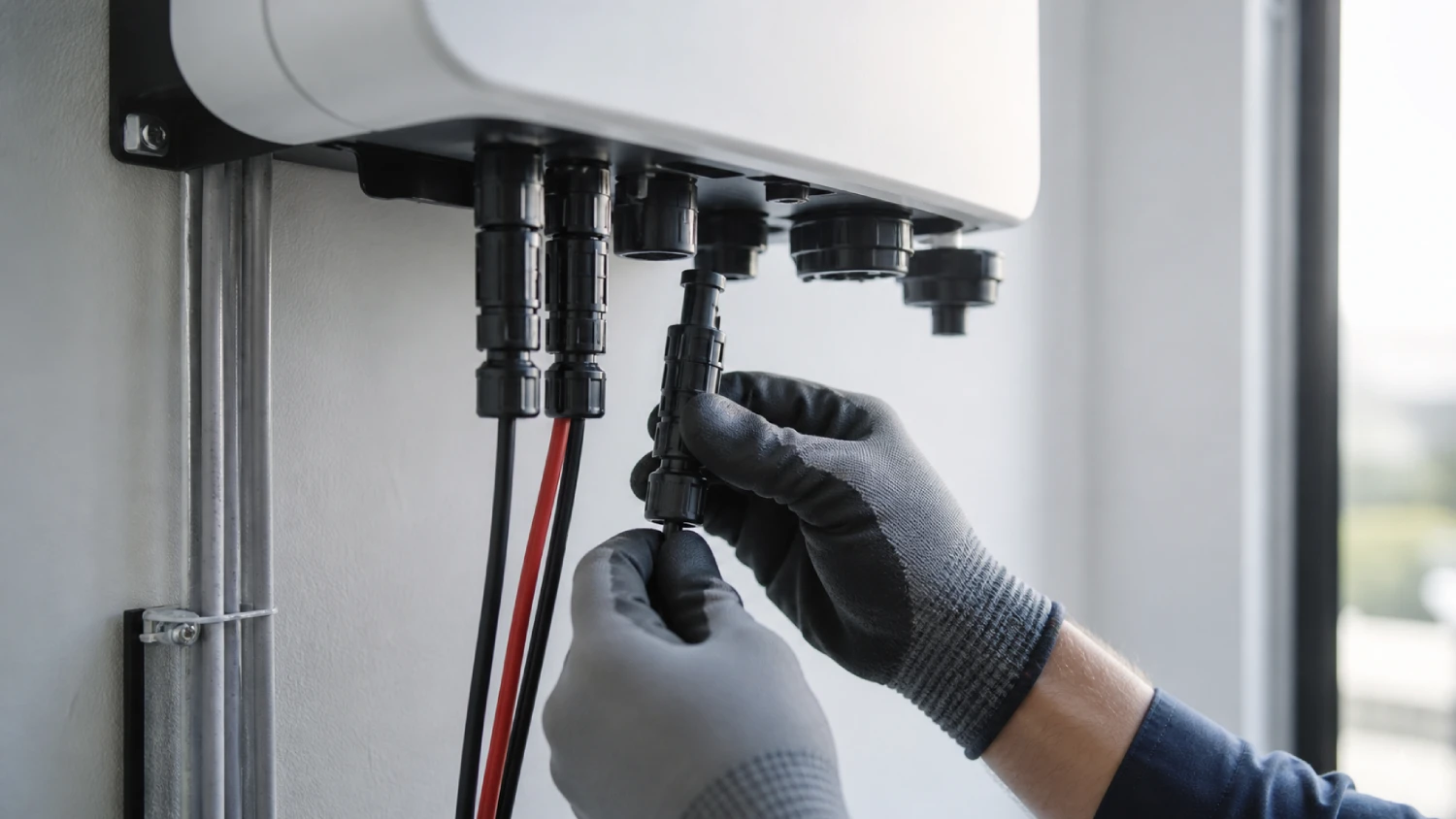

Розділення по різних MPPT-трекерах (Найкращий спосіб)

Найбільш надійний, безпечний та інженерно правильний шлях — взагалі уникнути фізичного змішування різних панелей в одному ланцюзі. Сучасні інвертори зазвичай мають два, три або навіть більше незалежних MPPT-входів.

Як це працює на практиці? Якщо у вас є 10 старих панелей по 300 Вт і ви докупили 5 нових по 500 Вт, ви просто підключаєте старі модулі до першого входу (MPPT-1), а нові формують власний стрінг на другому (MPPT-2).

• У такому сценарії дві групи панелей працюють як дві повністю незалежні міні-електростанції.
• Інвертор автономно підбирає ідеальні умови струму та напруги для старих панелей, і так само автономно оптимізує роботу нових.
• Сучасні гібридні інвертори, такі як Deye або Solis, відрізняються надзвичайною зручністю масштабування саме завдяки гнучкій архітектурі незалежних трекерів, що дозволяє зберегти до 96% усього теоретичного потенціалу генерації без конфліктів обладнання.

Програмні "фішки": Алгоритми Shadow Scan та Global MPPT

Що робити, якщо розділити панелі неможливо (наприклад, інвертор має лише один MPPT-вхід, або всі інші вже зайняті)? На допомогу приходять розумні алгоритми.

У змішаному стрінгу графік напруги та струму перестає бути ідеальним куполом і стає схожим на гірський хребет із кількома вершинами (піками потужності). Базовий інвертор може "застрягти" на першому-ліпшому невеликому пагорбі, помилково вважаючи його максимумом, через що втрачається 20-30% енергії.

Вдосконалені функції, такі як Global MPPT або Shadow Scan, періодично (наприклад, кожні 15 хвилин) ставлять базову роботу на паузу і роблять блискавичне глибоке сканування всього "гірського хребта". Інвертор оглядає всі доступні пагорби, знаходить глобальний пік із найбільшою потужністю і переміщує робочу точку системи туди.

Deye SUN-20K-SG01HP3-EU-AM2 – Трифазний гібридний інвертор (20 кВт, HV АКБ, 2 MPPT, IP65)

88 448 ₴

КупитиУ кошику

Deye SUN-25K-SG01HP3-EU-AM2 - Гібридний високовольтний інвертор

96 111 ₴

КупитиУ кошику

MUST PV18-4024ECO – Гібридний інвертор (4000Вт, 24В, 100A MPPT, чистий синус)

19 888 ₴

Очікується

КупитиУ кошику

Гібридний однофазний інвертор Must PV18-3224 VPM II (3200 Вт, 24 В, струм заряду 120 А, MPPT)

21 208 ₴

КупитиУ кошику

Важливо пам'ятати: Програма зводить до мінімуму помилки інвертора, але вона не здатна порушити закони фізики. Пропускна здатність 6-амперної панелі не розшириться до 10 Ампер.

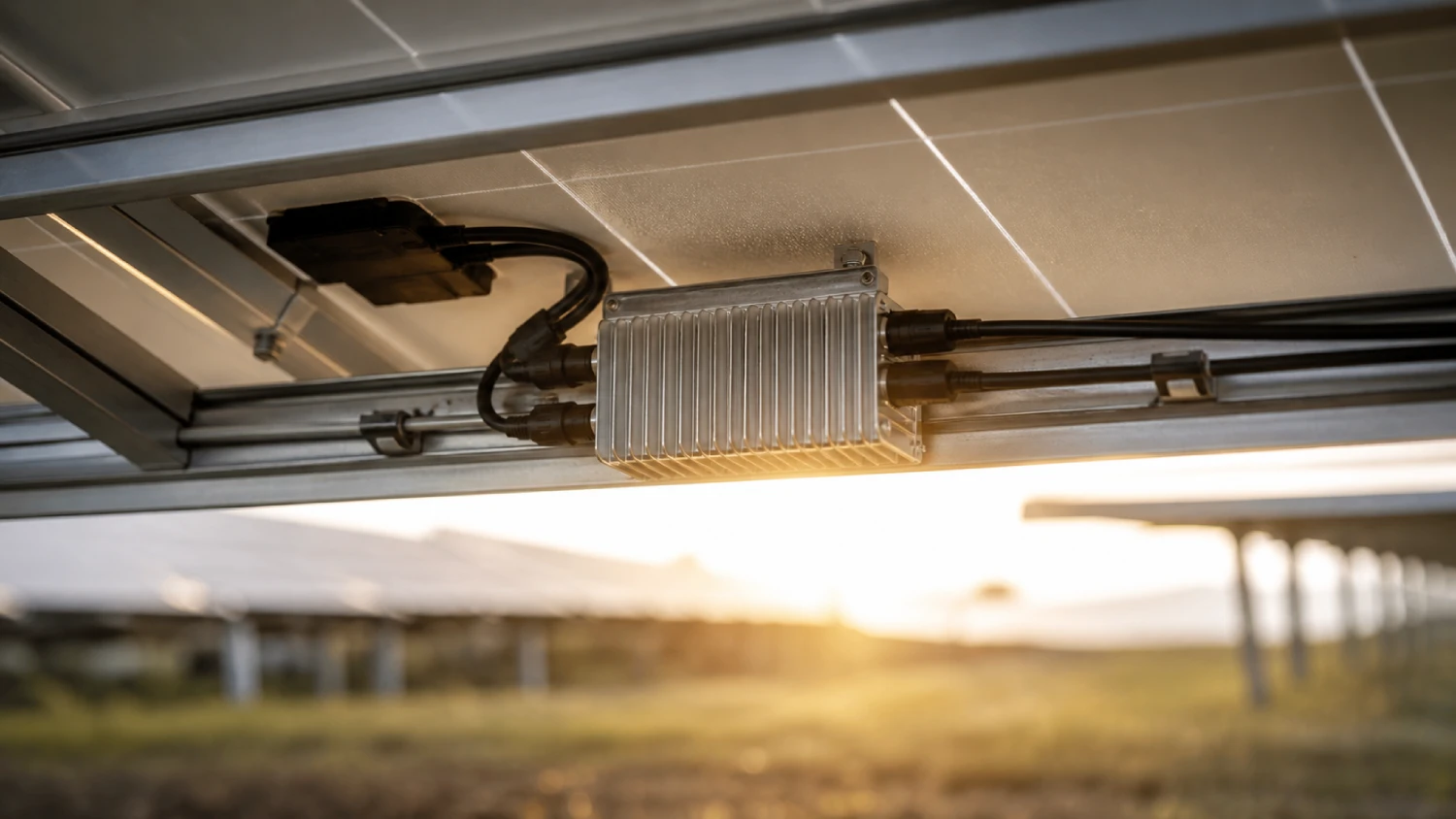

Оптимізатори потужності: чи варто за них переплачувати?

Коли виникає гостра необхідність інтегрувати панелі різних потужностей чи віку в один послідовний ланцюг, єдиним технічно досконалим рішенням є встановлення оптимізаторів потужності.

Уявіть, що оптимізатор — це індивідуальна "коробка передач" для вашої сонячної панелі. Він використовує технологію зниження та підвищення напруги, щоб маніпулювати вихідними параметрами. Завдяки цьому нова 12-амперна панель ідеально вписується у старий 10-амперний стрінг: оптимізатор знизить її струм до потрібних 10 А, але пропорційно підвищить напругу, щоб загальна потужність (Ватти) залишилася незмінною. Панель віддаватиме 100% своєї сили, не надриваючись і не уповільнюючи сусідів.

Лайфхак: Вибіркове розгортання (Selective Deployment)

Одне з найпоширеніших питань: "Чи обов'язково купувати оптимізатори на кожну з 20 панелей у ланцюзі, якщо я хочу додати лише одну нову?" Зовсім ні! Технології пропонують функцію вибіркового розгортання. Це означає, що оптимізатор можна встановити лише на "чужорідну" або проблемну панель. На інші, однакові та здорові модулі ставити їх не потрібно.

Важливий нюанс: цей метод категорично заборонено використовувати, якщо два стрінги сходяться в один паралельний вхід інвертора — він працює лише на незалежних MPPT.

Економіка: чи вигідно це в цифрах? Створимо простий розрахунковий сценарій: до 10 старих панелей (по 300 Вт) додається одна нова на 450 Вт.

• Без оптимізатора нова панель обріжеться по струму і працюватиме еквівалентно 310 Вт. Ви втрачаєте 140 Вт потужності кожної миті.
• В умовах України ця втрачена потужність дорівнює недоотриманню близько 154-168 кВт-год електроенергії за рік.
• За поточним тарифом для населення (~4.32 грн/кВт-год), ваші щорічні фінансові втрати складуть близько 665 грн (приблизно $16).
• Вартість одного оптимізатора становить орієнтовно $50-$70. Отже, він повністю окупить себе менш ніж за 4 роки.

Враховуючи, що сонячна станція працюватиме понад 15-20 років, купівля оптимізатора для змішаних систем — це абсолютно рентабельна інвестиція, що береже ваші гроші від першого ж дня роботи.

Victron Energy Battery switch on/off 275A - Перемикач батареї

2 250 ₴

КупитиУ кошику

Victron Energy MEGA-fuse 60A/80V – Запобіжник керамічний (60А, 80В, 5 шт)

2 340 ₴

КупитиУ кошику

Victron Energy Fuse holder for MEGA-fuse - Тримач плавкого запобіжника

739 ₴

КупитиУ кошику

Victron Energy MPPT WireBox-L MC4 150-70 & 250/70 VE.Can - Захист клем

1 823 ₴

КупитиУ кошику

Приховані загрози: чому змішування "наосліп" може спалити дах

Фінансові втрати від неправильного підключення — це лише половина проблеми. Найдраматичнішим наслідком аматорського змішування різних панелей без спеціального обладнання (наприклад, оптимізаторів) є реальна загроза пожежі. Джерелом цієї небезпеки стають так звані обхідні (bypass) діоди.

Пастка постійно відкритих діодів

Кожна сучасна сонячна панель має на звороті розподільчу коробку, всередині якої знаходяться bypass-діоди. Їхнє головне завдання — рятувати панель від тимчасового затінення (опале листя, тінь від димаря чи хмари). Якщо частина панелі опиняється в тіні, діод "відкривається" і пускає загальний струм в обхід проблемної зони, щоб вона не вигоріла.

Що відбувається, коли ви без оптимізаторів поєднуєте в один ланцюг потужну панель (на 10 Ампер) та слабку (на 6 Ампер)? Система намагається силоміць "протягнути" великий 10-амперний струм крізь вузький 6-амперний "коридор" старої панелі. Щоб система не заблокувалася повністю, bypass-діоди слабкої панелі автоматично відкриваються і починають пропускати струм в обхід фотоелементів.

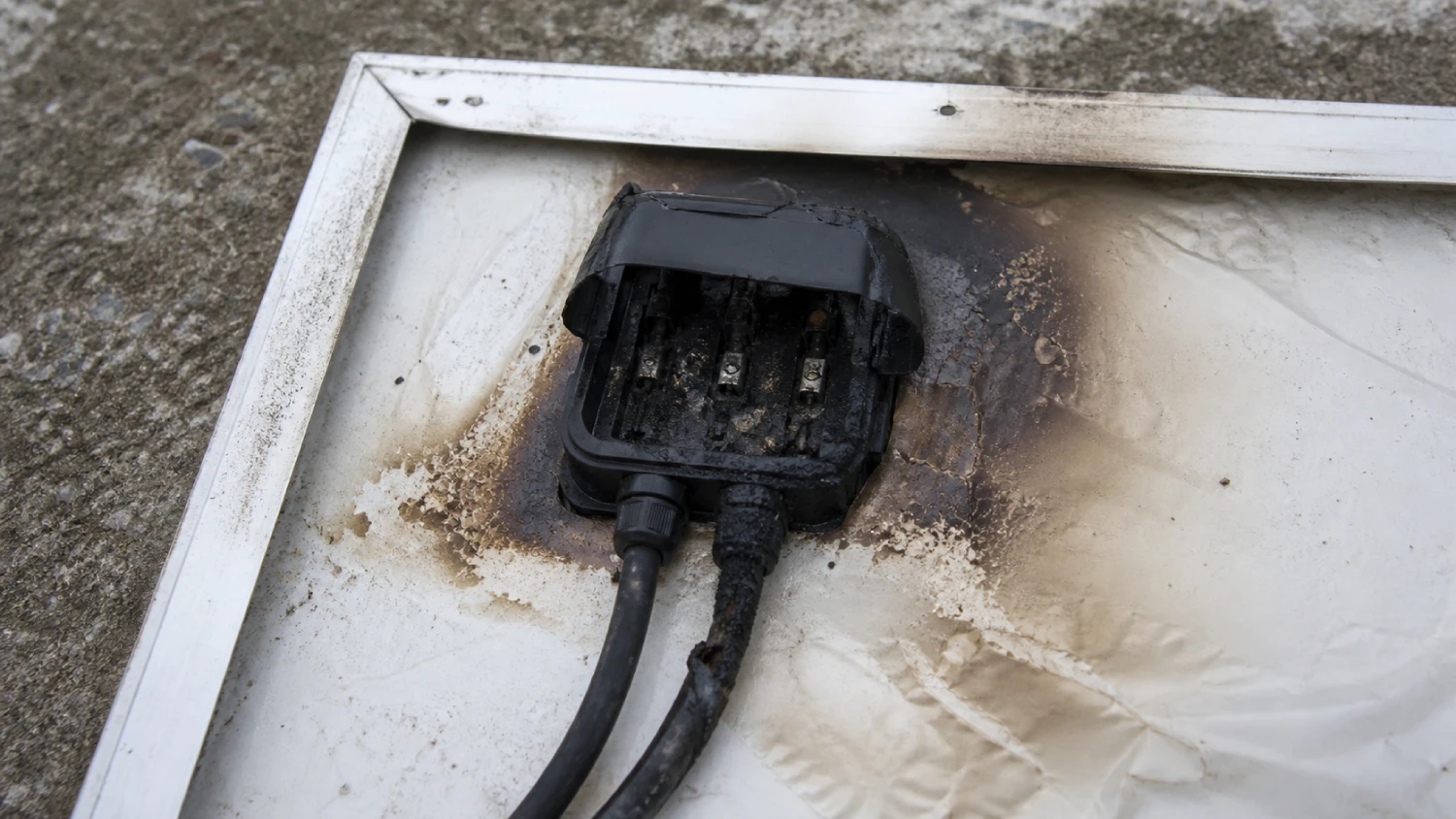

Тепловий пробій (Thermal Runaway)

Критична небезпека в тому, що діоди спроектовані інженерами для короткочасної роботи (поки сонце не вийде з-за хмари), і вони не мають радіаторів для довгого охолодження. При змішаному підключенні різниця струмів існує постійно, тому діоди слабкої панелі залишаються відкритими безперервно, весь світловий день. Через це температура в розподільчій коробці починає неконтрольовано зростати. Це явище називається "Тепловий пробій". Температура на поверхні панелі може сягати 150-200°C, що призводить до розплавлення пластику та повноцінного займання полімерної плівки на даху. Міжнародні стандарти безпеки (IEC 61215) суворо тестують панелі на цей ризик у лабораторіях, а змішування "наосліп" створює екстремальні умови прямо на вашому будинку.

Побутова аналогія: Bypass-діод — це компактне запасне колесо ("докатка") у вашому авто. Воно потрібне лише для того, щоб на низькій швидкості доїхати до шиномонтажу. Міксувати різні панелі без оптимізаторів — це те ж саме, що встановити "докатку" і роками їздити на ній по трасі на швидкості 120 км/год. Зрештою гума просто розірветься від перегріву.

Чек-лист домовласника: 5 правил безпечного розширення СЕС

Щоб ваша оновлена сонячна станція працювала безпечно і на 100% своїх можливостей, перед покупкою обладнання пройдіться по цьому списку:

1. Контроль струму для послідовного з'єднання (стрінг). Різниця у робочому струмі між панелями не повинна перевищувати 5%. Якщо вона більша — ви втратите до 30% енергії та створите ризик пожежі. Єдиний вихід — купувати оптимізатори.
2. Контроль напруги для паралельного з'єднання. Тут допустима розбіжність становить 8-10%. Різниця понад 20% є неприпустимою, бо це генерує руйнівні зворотні струми та краде до 18% вашого щоденного виробітку.
3. Правило вікового розриву. Якщо вашим старим панелям більше 2 років, ніколи не орієнтуйтеся на їхні заводські наклейки при виборі нових. Потрібен аудит фактичного стану (з I-V Curve Tracer).
4. Економіка розумних пристроїв працює на вас. Інвестиція у $50-$70 за один оптимізатор потужності повністю зберігає енергію змішаної гілки та математично окупається менш ніж за 4 роки.
5. Розділення по MPPT — ідеальний варіант. Найраціональніший шлях — взагалі не міксувати модулі фізично. Підключіть старий масив до одного входу MPPT на інверторі, а новий — до іншого.

Змішування різних сонячних панелей — це завдання, яке не терпить компромісів або підходу "і так працюватиме". Ваша безпека та окупність інвестицій безпосередньо залежать від того, наскільки грамотно буде підібрано обладнання.

Не ризикуйте своїм дахом та гаманцем — перед тим, як купувати нові модулі, зверніться за консультацією до інженерів. Фахівці допоможуть провести аудит старих панелей, розрахувати реальні струми та підібрати архітектуру (з оптимізаторами чи через розділення MPPT), яка дозволить вашій СЕС генерувати максимум енергії без жодних ризиків.
